Строительство автоматической маленькой УЗВ для выращивания рыбЭтапы строительства рыбной фермы2 октября 2006 года. Что мы имеем: у нашего очередного клиента есть помещение площадью 120 м2, высота потолков 2,2 метра. Помещение неудобное для размещения больших бассейнов. Такая высота потолков накладывает ограничения на высоту узлов УЗВ, но дает неоспоримое преимущество зимой при отоплении помещения. Выглядит в форме буквы "П", т.е. две комнаты соединенные коридорчиком. Помещение к тому же является арендованным, значит все узлы УЗВ должны быть разборными, легко демонтируемыми и переносимыми в другое помещение.
На этой установке замкнутого водоснабжения мы проверим следующие наши новые идеи:
Осматриваем помещение с еще бывшими арендаторами, оно используется под небольшой склад:
Особое внимание уделено надежности системы в целом, для этого применено:
Безопасность рыб от болезней решена путем установки еще одной карантинной УЗВ, где на 1 месяц помещают вновь полученных мальков, вода используется водопроводная (чистая) и комбикорм экструдированный, прошел термическую обработку 140ºС. Поэтому патогенный микроорганизм можно занести в установку или в результате диверсии, или в результате халатности персонала. Т.к. рыбная ферма автоматическая, нет постоянно присутствующего персонала, то этот риск минимален. Кстати, воровство персоналом мальков, корма и взрослой рыбы тоже исключается!
Состав узлов рыбной установки:
План есть, теперь за работу товарищи. Подводим в помещение необходимые коммуникации - 3-х фазное электроснабжение мощностью 5 кВт, водопровод, канализацию, вентиляцию и интернет. 20 октября 2006 года. В последствии мы немного отошли от этого плана.
10 ноября 2006 года. Отстаем от графика. Ремонт в помещении так не закончен, как мы хотим.
11 декабря 2006 года. Продолжается ремонт в помещении. Покрасили водоотталкивающей краской потолок. Самое обидное, что у нас практически все оборудование уже куплено, а приступить к монтажу не можем, из-за того, что не готово помещение.
19 декабря 2006 года. 1. Выявились проблемы с канализацией. Вода уходит, но не со свистом. Если полностью открыть кран и подождать минут 5, то уровень в трубе начинает подыматься. 2. Делаем трап в полу, чтобы удалять воду, которая случайно пролита на пол. 3. Монтируем механический барабанный фильтр с микросеткой 40 микрон.
4 января 2007 года. По просьбе наших постоянных посетителей выставляем на сайте фотографию нашей собственной пластиковой загрузки для нового типа биофильтра. Как Вы можете видеть, размер гранул от 1 до 2 мм. Ориентировочно площадь поверхности составляет от 2000 м2/м3 и больше. Это дает возможность строить сверх маленькие биофильтры. При использовании технологии производства в домашних условиях (разработал Василий Краснобородько), гранулы получаются с шероховатой поверхностью, что будет способствовать удержанию бактериальной биопленки на них. Биофильтр с такой пластиковой загрузкой будет установлен на этой УЗВ в прозрачном корпусе для обкатки процесса нитрификации на гранулах. Себестоимость производства гранул, по оценкам Василия, составляет 40-50 евро/м3. Все наши клиенты, работающие с нами по осетрам, могут получить бесплатную консультацию от Василия по вопросам производства у себя на месте этой пластиковой загрузки и замены установленных ранее биофильтров на новые! Не рекомендуем устанавливать эти гранулы на биофильтры сомовников.
10 января 2007 года.
15 января 2007 года. Монтаж первых бассейнов диаметром 3,2 метра. Бассейны специально сделаны для рыбоводства, имеют усиленные борта. Т.к. помещение арендовано, то бассейны можно разбирать. Вообще мы всю нашу рыбную ферму можем разобрать и собрать на новом месте. Проверка прочности подставки и самих бассейнов путем заполнения последних водой, см фото. Если при выращивании рыбы сломается подставка или бассейны, то нам это будет очень дорого стоить! Ошибки не допустимы.
27 января 2007 года. Подготовка места для карантинной УЗВ и ее монтаж. Эта рыбоводная установка будет служить для предварительного содержания всех вновь прибывших гидробионтов в течение 1 месяца при плотности посадки примерно такой же, как в основной УЗВ. Это обеспечит безопасность выращиваемых рыб на рыбной ферме. Эта карантинная УЗВ имеет свою автономную систему электроснабжения на 40 минут. Главная УЗВ на случай аварии имеет электрогенератор достаточной мощности. Этого времени достаточно, чтобы приехала наша ремонтная бригада и решила проблему. УЗВ состоит из бассейна, сепаратора, отстойника, системы оксигенации, генератора озона (своего собственного), системы озонации воды и деструкции озона, биофильтра и системы автоматики.
Мы задействовали пластиковую загрузку для биофильтра с уже давно работающего биофильтра, поэтому в тот же день привозим для тестирование УЗВ 9 кг угрей и две аквариумные рыбки. Надеемся рыбок сразу не съедят!
28 января 2007 года. Проверка работоспособности УЗВ. Вода удовлетворяет рыбоводным нормам. Все наши испытатели живы и находятся в хорошем настроении. Приступаем к кормлению.
15 февраля 2007 года. Монтаж озонной установки (фотки не показываем), сама контактная камера сделана из прозрачного пластика для визуализации процесса озонирования воды. Высота камеры 2,2 метра. Сделана по специальному заказу на заводе. Изготовление бассейна сумматора и его монтаж.
26 февраля 2007 года. Запустили контроллер слежения и управление карантинной УЗВ через интернет. Для просмотра пяти параметров воды (температура, кислород, ОВП, электропроводимость, рН; еще скоро подключим аммоний и нитраты) в реальном времени через интернет, нужно установить небольшую программку на свой компьютер. Пока контроллер работает в тестовом режиме и только осуществляет мониторинг параметров воды рыбоводной установки. Запоминает параметры воды и выводит графики в любом масштабе. Также работает программа слежения (устанавливается на любой компьютер) за работой контроллера с возможностью оповещения заданных лиц при достижении критических параметров воды. Программа слежения может следить за неограниченным количеством контроллеров (если у Вас компьютер столько потянет), опрашивая их последовательно с заданным интервалом через интернет. По вопросам бесплатного подключения к контроллеру через интернет и получение бесплатно программы слежения за работой установки для выращивания рыбы в замкнутых системах, наши клиенты могут обращаться к Василию Краснобородько! Во избежание злоупотреблений, пока подключаем к контроллеру только наших клиентов.
27 февраля 2007 года. Вносим изменения в проект, меняем безнапорные оксигенаторы на один напорный. Просто нет времени на сборку безнапорных оксигенаторов.

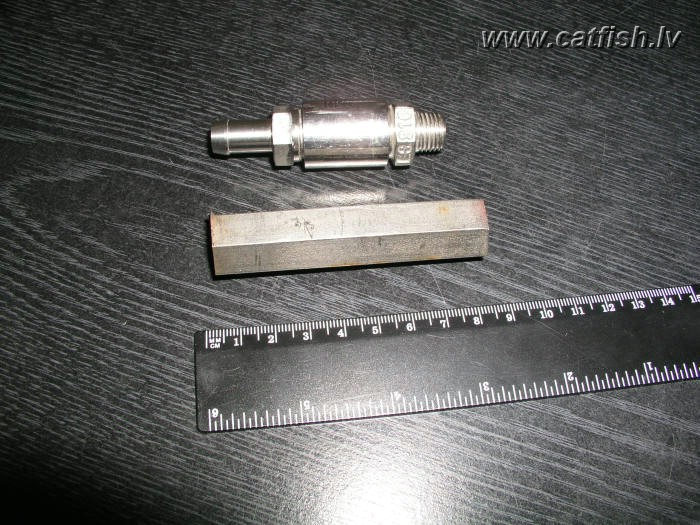

16 марта 2007 года. Сделали все кроме электрики и автоматики. Также требуются доработки по биофильтру. Прозрачный корпус биофильтра треснул, ведем ремонтные и укрепляющие работы.
Экономика Теперь осталась электрика и автоматика. На данном этапе можем озвучить сметы на строительство такой УЗВ для Латвии, но без электрики и автоматики: 1. Проект 15000 евро. Сюда входит регистрация заказчика в Латвии как производителя рыб, сертификация в министерстве сельского хозяйства и у местных ветеринаров, а также получение всех необходимых документов на выращивание гидробионтов в ЕС в нашей установке. 2. Оборудование нам обошлось примерно 50000 евро с доставкой в Ригу. Мы применили только самое лучшее из известного нам оборудования. Естественно, вопрос покупки насоса из нержавеющей стали или обычного насоса, это обсуждаемый вопрос, поэтому если Вы что-то меняете, то цена всей УЗВ может быть ниже. 3. Монтаж 5000 евро, если силами нашей бригады, и не возражаем если Вашей. 4. Электрика и автоматика обсуждаемый вопрос. Насколько требуется защитить оборудование и рыб? Если будет установлена наша автоматика, то беремся следить и обслуживать установку за отдельную плату. При срабатывании сигнализации выезжает ремонтная бригада и исправляет неполадки. Помогаем в страховании рыбы.
Технические данные рыбной фермы:
1. Потребление электричества 4,5 КВт. 2. Потребление воды, при максимальной загрузке 6-7 м3/сутки. 3. Обогрев пока отсутствует. Собственный ресурс УЗВ по тепловыделению велик по отношению к размерам и кубатуре помещения. При эксплуатации зимой минимальная температура воды была +10С.
27 апреля 2007 года. Монтаж электрики и автоматики на базе промышленного контроллера Siemens S7. Решили отказаться от компьютера из-за его не надежности по сравнению с промышленными контроллерами. Контроллер имеет модульную систему. Коммуникации: реализован удаленный доступ через web интерфейс, SMS модем для отправки и приема SMS сообщений от обычного мобильного телефона. Контроллер в реальном времени получает информацию о работе установки по выращиванию рыбы при помощи 56 цифровых входов (уровни воды, давление, аварийные сигналы от электрических узлов и т.д.) и 12 аналоговых входов (разные датчики параметров воды). Может вмешиваться в работу рыбной фермы, для этого имеет 12 выходов для управления узлами УЗВ. Средства визуализации: сенсорная панель у оператора УЗВ, находится на электрическом ящике, человек - машинный интерфейс SCADA WinCC. Сейчас усиленно идет работа по написанию программы управления под контроллер Siemens S7.
Из-за применения системы автоматики нет надобности круглосуточно держать штат операторов УЗВ. А операторы часто становятся проблемой: это воровство (воруют мальков и корм, и это трудно контролировать, т.к. отход малька всегда есть и затраты корма на привес единицы массы колеблются) и халатность. И еще, лишний оператор - это потеря денег. Оператору нельзя платить мало. Если круглосуточно работать, то значит по графику сутки - трое, отсюда для круглосуточной работы требуется 4 человека. Если по 600 евро в месяц (это минимум на 2007 год), то 4*600=2400 евро в месяц, отсюда в год 28800 евро. Вывод: автоматика себя легко окупает. Для людей, панически боящихся технического прогресса, предусмотрено ручное управление. Просто нажимаем на контролере кнопку стоп и включаем и выключаем соответствующие реле.
8 июня 2007 года. Пуско-наладочные работы и проверка работы всех узлов. Еще не готова программа для контроллера, но свет в конце туннеля виден. Наша установка оснащена достаточно мощным генератором озона и, соответственно, системой озонирования воды и системой удаления остаточного озона из воды, все это вместе мы называем "смертью паразита", т.е. если в воде есть паразит, то попав в контактную камеру озонирования его больше нет. Нет даже воспоминания о нем. Дешевый вариант системы озонирования, это ультрафиолет, но он не дает такую высокую смертность паразитов. Генератор озона имеет дистанционное управление и управляется контроллером. Также он выдает на контроллер десяток вариантов ошибок своей работы, которые закодированы в трех битах информации. Наш новый биофильтр разработал Василий. Сделан он из прозрачного ПВХ (PVC). Этот материал варится феном и легко гнется, если его разогреть. Четыре раза переделывали биофильтр, чтобы правильно подобрать гидродинамические параметры его работы. Когда создаешь что-то новое, то неизбежно приходится терять время и деньги на эксперименты. Очень интересна реакция людей на него. Сначала, год назад (см. наш форум), когда мы опубликовали первый раз информацию об изготовлении пластиковой загрузки для биофильтра в домашних условиях, некоторые товарищи из Украины стали писать, что такого не может быть, потому, что не может быть. Через полгода, когда мы запустили свой первый опытный образец биофильтра и стали его демонстрировать народу, эти же товарищи стали писать, что это мы разработали еще 20 лет назад, ссылаясь на работы по механическому фильтру на гранулах. Хочется заметить, что главной задачей механического фильтра является удаление из воды взвешенных веществ, а биофильтр имеет противоположную задачу - пропускать, не задерживая взвешенные частицы, а иначе он не будет биофильтром. :)
